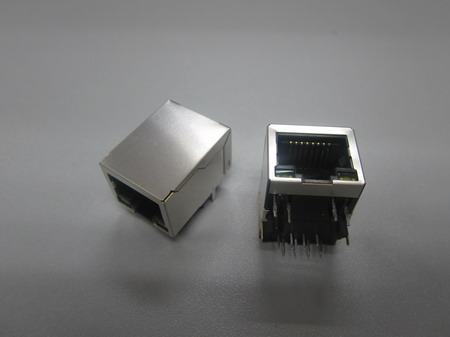

◆100兆 BASE-TX RJ45 1*1开口朝下，带LED灯，整合滤波线圈的RJ45连接头。

特性

 ◆ROHS 波峰焊制程，适合温度260°C。

 ◆RJ45 1*1 8-PIN 带滤波整合线圈。

 ◆适合于CAT5和CAT6或更好的UTP高速网络连线。

 ◆内部滤波线圈：100%的电子特性测试，和高压隔离测试的功能特性。

 ◆依据国际标准FCC68.

电子特性概述

 ◆适合于国际IEEE802.3规定，和最低要求加8mA偏流，350uH最低开路电感

 ◆高特性和搞好的EMI抑制功能。

温度特性

 ◆储藏温度-25°C TO +85°C。

 ◆操作和工作温度0°C TO +70°C。

材料特性

 ◆铜壳:0.2mm 厚 镀镍的黄铜制品。

 ◆塑壳:PBT(30% 玻璃纤维, UL94V-0)。

 ◆焊接锡丝:99.3%Sn0.3%Cu。

 ◆镀金要求:磷青铜,0.35mm 厚,镀金厚度为:

   ＜3μ"INCH □   3μ"INCH □  6μ"INCH √

     15μ"INCH□   30μ"INCH□  50μ"INCH□


电子特性规格

 ◆所有条件除非特别注明都在摄氏25度。

 ◆圈数比例:

            TX, SECONDARY : PRIMARY= 1CT:1CT ±3%。

            RX, SECONDARY : PRIMARY= 1CT:1CT ±3%。

 ◆开路电感: 350uH MIN, 8mA DC BIAS CURRENT。

 ◆插入损害: 1-100MHZ-1.0dB MAX。

 ◆反馈损耗:     1MHZ TO 10MHZ      :-18dB MIN。

                 10MHZ TO 30MHZ     :-16dB MIN。

                 30MHZ TO 60MHZ     :-14dB MIN。

                 60MHZ TO 80MHZ     :-12dB MIN。

                 80MHZ TO 100MHZ    :-10dB MIN。

 ◆交叉损耗:     1MHZ TO 100MHZ     :-35dB MIN。

 ◆共模抑制比: 1-100MHZ  :-35dB MIN。

 ◆高压隔离: 1500V AC 1mA 1S。

 ◆电容: 1000pF ±25% 2KV。

 ◆电阻: 75OHMS ±20%。

 ◆线圈直流电阻: 1.8OHMS MAX, 0.25OHMS MIN。

 ◆左边带灯颜色：绿色；右边带灯颜色：黄色。
