描述

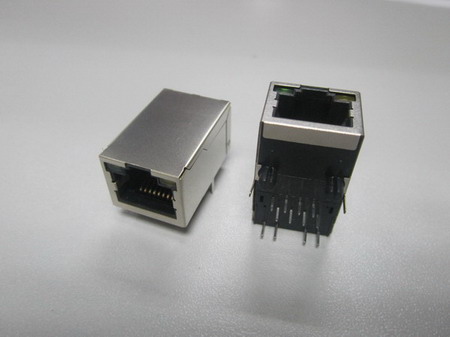

 ◆ 100兆 BASE-TX RJ45 1*1开口朝上，带LED灯，整合滤波线圈的RJ45连接头。


特性

 ◆ ROHS 波峰焊制程，适合温度260°C。

 ◆ RJ45 1*1 8-PIN 带滤波整合线圈。

 ◆ 适合于CAT5和CAT6或更好的UTP高速网络连线。

 ◆ 内部滤波线圈：100%的电子特性测试，和高压隔离测试的功能特性。

 ◆ 依据国际标准FCC68.


电子特性概述

 ◆ 适合于国际IEEE802.3规定，和最低要求加8mA偏流，350uH最低开路电感

 ◆ 高特性和搞好的EMI抑制功能。


温度特性

 ◆ 储藏温度-25°C TO +85°C。

 ◆ 操作和工作温度0°C TO +70°C。


材料特性

 ◆ 铜壳:0.2mm 厚 镀镍的黄铜制品。

 ◆ 塑壳:PBT(30% 玻璃纤维, UL94V-0)。

 ◆ 焊接锡丝:99.3%Sn0.3%Cu。

 ◆ 镀金要求:磷青铜,0.35mm 厚,镀金厚度为:

＜3μ"INCH    3μ"INCH   6μ"INCH √

 15μ"INCH   30μ"INCH  50μ"INCH

电子特性规格

 ◆ 所有条件除非特别注明都在摄氏25度。


 ◆ 圈数比例:

   TX, SECONDARY : PRIMARY= 1CT:1CT ±3%。

   RX, SECONDARY : PRIMARY= 1CT:1CT ±3%。


 ◆ 开路电感: 350uH MIN, 8mA DC BIAS CURRENT。

 ◆ 插入损害: 1-100MHZ-1.0dB MAX。


 ◆ 反馈损耗:

   1MHZ TO 10MHZ      :-18dB MIN。

   10MHZ TO 30MHZ     :-16dB MIN。

   30MHZ TO 60MHZ     :-14dB MIN。

   60MHZ TO 80MHZ     :-12dB MIN。

   80MHZ TO 100MHZ    :-10dB MIN。


 ◆ 交叉损耗:1MHZ TO 100MHZ     :-35dB MIN。

 ◆ 共模抑制比: 1-100MHZ  :-35dB MIN。

 ◆ 高压隔离: 1500V AC 1mA 1S。

 ◆ 电容: 1000pF ±25% 2KV。

 ◆ 电阻: 75OHMS ±20%。

 ◆ 线圈直流电阻: 1.8OHMS MAX, 0.25OHMS MIN。

 ◆ 左边带灯颜色：黄色；右边带灯颜色：绿色
